Detail produk:
|
| Daya TX: | 8 dBm | arus TX: | 12 mA |
|---|---|---|---|
| Sensitivitas Rx: | -102dBm | RX saat ini: | 5,3mA |
| Konsumsi Tidur Saat Ini: | 0,7μA | I/O: | 12 |
| Versi BLE: | BLE5.3 | ||
| Menyoroti: | Modul benang,2.4 GHz ble modul,Ipex Wifi ble modul |
||

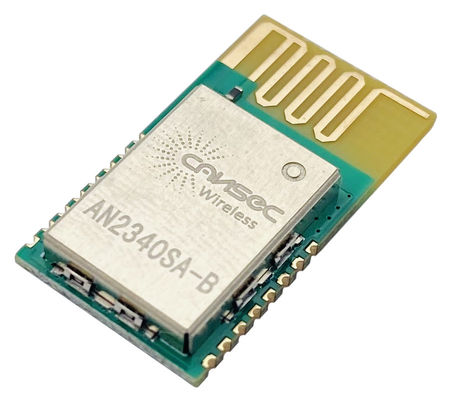

Modul AN2340 dirancang berdasarkan CC2340 dari TI. Perangkat SimpleLink TM CC2340R5 adalah mikrokontroler nirkabel 2,4 GHz (MCU) yang menargetkan Bluetooth® 5.3 Low Energy, Zigbee®, IEEE 802.15.4, dan aplikasi 2,4 GHz Proprietary.Perangkat ini dioptimalkan untuk komunikasi nirkabel bertenaga rendah dengan on-chip dual image Over the Air Download (OAD) dukungan di Building Automation (sensor nirkabel), kontrol pencahayaan, beacons), pelacakan aset, medis, ritel EPOS (titik penjualan elektronik), ESL (etiket rak elektronik), dan elektronik pribadi (mainan, HID, pena stylus).Fitur yang disorot dari perangkat ini meliputi:
* Dukungan untuk fitur Bluetooth ® 5: LE Coded PHYs (Long Range), LE 2-Mbit PHY (High Speed), Ekstensi Iklan, Multiple Advertisement Sets, CSA#2, Direction Finding,serta kompatibilitas ke belakang dan dukungan untuk fitur utama dari Bluetooth ® 4.2 dan spesifikasi Low Energy sebelumnya.
* Stack protokol perangkat lunak Bluetooth ® 5.3 yang memenuhi syarat lengkap disertakan dengan SimpleLink TM CC23xx Software Development Kit (SDK).
* Dukungan untuk Bluetooth® mesh (node daya rendah).
* Dukungan tumpukan protokol Zigbee® di SimpleLinkTM CC23x0Rx Software Development Kit (SDK).
* Arus siaga ultra-rendah 0,7 μA dengan operasi RTC dan penyimpanan RAM penuh yang memungkinkan perpanjangan umur baterai yang signifikan terutama untuk aplikasi dengan interval tidur yang lebih lama.
* Rata-rata arus radio yang sangat rendah untuk kasus penggunaan BLE siklus tugas. Rata-rata arus radio ~ 6uA ketika beroperasi dalam koneksi Bluetooth®Low Energy dengan daya keluar TX = 0dBm dan interval koneksi 1s.
Beli Link↓↓↓
|
Pin NO. |
Nama | Jenis Pin | Deskripsi |
|---|---|---|---|
| 1 | DIO16_SWDIO | Digital | GPIO, antarmuka SWD: mode pilih atau SWDIO, kemampuan drive tinggi |
| 2 | DIO17_SWDCK | Digital | GPIO, antarmuka SWD: jam, kemampuan drive tinggi |
| 3 | DIO20_A11 | Digital atau Analog | GPIO, kemampuan analog |
| 4 | DIO21_A10 | Digital atau Analog | GPIO, kemampuan analog |
| 5 | DIO24_A7 | Digital atau Analog | GPIO, kemampuan analog, kemampuan drive tinggi |
| 6 | Tentukan kembali | Masukan digital | Reset, aktif-rendah, internal pullup |
| 7 | DIO6_A1 | Digital atau Analog | GPIO, kemampuan analog |
| 8 | GND | Pin tanah | Hubungkan ke GND |
| 9 | GND | Pin tanah | Hubungkan ke GND |
| 10 | DIO_13 | Digital | GPIO |
| 11 | DIO_12 | Digital | GPIO, kemampuan drive tinggi |
| 12 | DIO_11 | Digital | GPIO |
| 13 | DIO_8 | Digital | GPIO |
| 14 | GND | Pin tanah | Hubungkan ke GND |
| 15 | GND | Pin tanah | Hubungkan ke GND |
| 16 | VDD | Kekuatan | 1.8V sampai 3.8V catu daya chip utama |
