Detail produk:
|
| Ukuran: | 12 × 18 × 2.8mm | TX Power: | 4.7dBm |
|---|---|---|---|
| Sensitivitas Rx: | -100dBm | TX saat ini: | 17mA |
| RX saat ini: | 10MA | Siaga Saat Ini: | 3uA |
| Jenis antena: | Antena PCB | Aplikasi: | Wearable/Perangkat pintar/aplikasi terkait IoT |
| Chipset: | ING9187 oleh chip ING | Protokol: | Bluetooth 5 |
| Menyoroti: | Ble5.1 Modul BlueTooth Daya Ultra Rendah,Modul BlueTooth Daya Ultra Rendah 3uA,modul Pemancar Dan Penerima wifi ble |
||

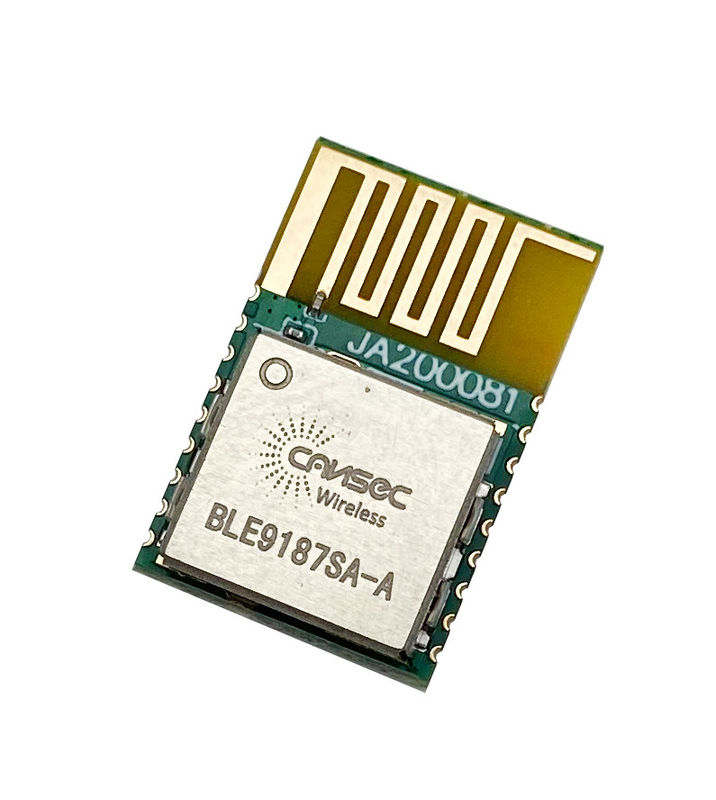

Modul Low-Power Blue Tooth Modul Cansec Nirkabel Biaya Rendah Ble9187 Ingchip Ing9187 Ble5.1
| Parameter | min | Ketik | Maks | Satuan | |
| Tegangan Operasi | 1.8 | 3.3 | 3.6 | V | |
| Suhu Operasional | -20 | - | +70 | ℃ | |
|
Arus Konsumsi |
Mode tidur | - | 3 | uA | |
| Mode terima (MCU aktif): | - | 10 | - | mA | |
| Mode Transmisi (CW)( @ +6,5 dBm ,+3,3V) | - | 17 | - | mA | |
| Daya TX (CW) | - | 4.7 | dBm | ||
| Sensitivitas RX | - | -100 | - | dBm | |
| Jarak | 110 | saya | |||
Modul Gigi Biru Berdaya Rendah Modul Cansec Nirkabel Berbiaya Rendah Ble9187 Ingchip Ing9187 Ble5.1
ING9187 adalah SoC Bluetooth Low Energy terintegrasi yang menargetkan spesifikasi Bluetooth 5.0.Ini mengintegrasikan INGCHIPS inhouse BLE5.0 IP termasuk Modem, Link Layer Controller dan Host.Ini juga mengintegrasikan 32bit RISC MCU kinerja tinggi, flash tertanam 512KB, PMU daya rendah, Periferal kaya, transceiver BLE RF berkinerja tinggi dan daya rendah.Daya keluaran Pemancar berkisar dari -28dBm hingga +6,5dBm, sedangkan sensitivitas penerima adalah -102dBm dalam mode jarak jauh BLE5 dan -97dBm pada mode 1M.
ING9187 menyediakan SDK yang sepenuhnya terbuka, mendukung banyak platform IDE seperti Keil, IAR, Segger, mendukung beberapa bahasa program seperti C, C++, Nim, mendukung sistem operasi utama seperti Windows, Linux dan MacOS, mendukung pedoman proyek grafis dan pengeditan data, dan penyematan lebih dari 30 contoh aplikasi perangkat lunak sumber terbuka.
Perangkat keras dan perangkat lunak ING9187 dapat disesuaikan untuk skenario aplikasi pengguna yang berbeda, seperti operasi daya yang sangat rendah, penentuan posisi yang akurat, interkoneksi industri, interkoneksi pertanian, jaringan mesh, penginderaan rumah, dan sebagainya.
fitur
• Sepenuhnya sesuai dengan spesifikasi BLE 5.0
– Kecepatan data 125Kb/dtk, 500Kb/dtk, 1Mb/dtk, dan 2Mb/dtk
– Jarak jauh dengan S2 dan S8
– Ekstensi iklan
– Frekuensi melompat CSA #1 dan CSA #2
• Fitur Mesin Lapisan Tautan
– Mendukung antarmuka AMBA AHB
– Mendukung Enkripsi/Dekripsi 128-AES/CCM
– Mendukung jenis Prosesor Paket lapisan tautan
Periklanan/ Data/Kontrol
– Mendukung prosesor paket CRC dan Whitening
– Mendukung semua format acara BLE danLE
sinkronisasi
– Mendukung Periklanan yang Diperpanjang/Berkala
– Mendukung Beberapa Set Iklan (hingga 1650 byte
per set)
– Mendukung Banyak Koneksi
– Mendukung Semua Kombinasi Negara & Peran
• Modem Tertanam untuk modulasi dan de-modulasi, Filter saluran yang dapat diprogram, AGC, Pembatalan Offset DC, dan Pengukuran RSSI
• fitur RF:
– 2.400-2.484 GHz, dengan GFSK
– Sensitivitas dengan -102dBm@125Kbps
– Daya keluaran -28dBm hingga 6,5dBm
– RSSI analog dengan resolusi 1dBm
– Penyetelan filter VCO & RX otomatis
• Manajemen daya terintegrasi
– POR dan BOR yang memenuhi syarat
– Satu LDO
– Satu DCDC
– Mesin berdaya rendah DPVFS
• Rentang tegangan suplai:
– Suplai tegangan eksternal 1.62-3.63V
– Tegangan inti: tipikal adalah 0,9V, dengan degradasi anggun hingga 0,6V untuk daya rendah
• Mode Daya Rendah Khas:
– Idd saat menerima: 6mA
– Idd selama transmisi (0dBm): 6.5mA
– Mode daya rendah (300ms bangun): 20uA
– Mode daya rendah (tidur nyenyak dengan retensi memori): 3uA
– Mode daya rendah (tidur nyenyak tanpa retensi memori): 1uA
– Mode tidur ekstrem dengan penghitung RTC bangun dan suplai inti 0,6v: 0,7uA
• Mendukung jam yang berbeda untuk mode operasi yang berbeda:
– Kristal 48M eksternal
– Kristal 32.768KHz eksternal untuk waktu tidur yang sangat lama
– Osilator RC 32KHz internal untuk pekerjaan normal
• Kisaran suhu operasi -40 ° ~ 125 ° (suhu persimpangan)
• Prosesor RISC MCU 48MHz 32bit tertanam dengan cache 8KB dan antarmuka debug SWD 2-kabel
• Pengatur Waktu RTC
• FLASH 512KB Tertanam untuk pemrograman tersemat
• Sistem 64KB SRAM untuk program
• Bagikan 64KB SRAM untuk data
• Pin I/O Serbaguna untuk multi guna
– UART0 untuk pengontrol sistem
– GPIO/UART1/SPI0/SPI1/I2C0/I2C1/PWM untuk beberapa periferal dan sensor
– Setiap pin dapat dipetakan ke fungsi yang berbeda
antarmuka
• Saluran ADC 10-bit
• Dua Pengatur Waktu Tujuan Umum 32 bit
• Satu Timer Watch Dog Watch
• Pemuat boot dalam chip
– Mendukung OTA
• Solusi BLE Chip Tunggal
– ING9187 dapat menjalankan Aplikasi dan BLE Protocol Stacks
– API yang sederhana, bersih, dan dioptimalkan
• Perangkat lunak yang dapat dikonfigurasi untuk memenuhi skenario aplikasi yang fleksibel.Mendukung semua kelas perangkat Penyiar, Pusat, Pengamat, Periferal
• Berikan SDK dengan 30+ contoh referensi
– Solusi SIG Mesh Standar Standard
– Aplikasi tipikal lainnya, seperti suar, suhu tubuh, Kecepatan lari, dll.
CATATAN: tentang opsi multiplexing pin yang tepat, silakan referensi lembar data ING9187
dari http://ingchips.com/ untuk lebih jelasnya
