Detail produk:
|
| Chipset: | BiruNRG 232 | Ukuran: | 12.5*18.5*2.6mm |
|---|---|---|---|
| Flash / RAM: | 256KB / 24KB | TX Power: | 8dBm |
| TX saat ini: | 15.1mA | Sensitivitas Rx: | -88dBm |
| RX saat ini: | 7.7mA | Konsumsi Saat Tidur: | 1μA |
| I / O: | 15 | Protokol: | BLE5 & Mesh |
| Antena: | Antena PCB | Jarak: | 100 m |
| frekuensi: | 2.4GHz | ||
| Menyoroti: | ST BLUENRG-2 RTS Modul,BLUENRG-2 Modul Bluetooth Nirkabel,BLE232SA-A |
||

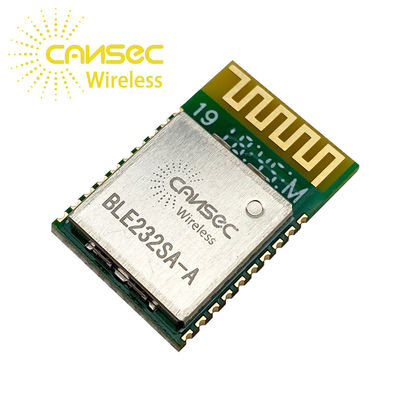

Iot smart home Cansec Ble232SA-A St Bluenrg-2 Modul Bluetooth nirkabel
Iot smart home Cansec Ble232SA-A St Bluenrg-2 Modul Bluetooth nirkabel
Deskripsi
Modul seri BLE232SA/UA dirancang berdasarkan BlueNRG-2 perusahaan ST.BlueNRG-2 adalah Bluetooth berdaya rendah energi rendah (BLE5.0) single-mode system-on-chip yang sesuai dengan spesifikasi Bluetooth.
BlueNRG-2 memperluas fitur prosesor jaringan BlueNRG pemenang penghargaan, memungkinkan penggunaan Cortex M0 tertanam untuk menjalankan kode aplikasi pengguna.
BlueNRG-2 mencakup 256kB memori Flash pemrograman, 24 kB memori RAM statis dengan retensi (dua bank 12kB) dan periferal antarmuka komunikasi standar SPI, UART, I2C.Ini juga dilengkapi pengatur waktu multifungsi, pengawas, pengontrol RTC dan DMA.
ADC tersedia untuk antarmuka dengan sensor analog, dan untuk membaca pengukuran monitor baterai terintegrasi.Filter digital tersedia untuk memproses aliran PDM.
BlueNRG-2 menawarkan kinerja RF luar biasa yang sama dengan radio BlueNRG, dan konverter DC/DC efisiensi tinggi yang terintegrasi menjaga karakteristik daya ultra-rendah yang sama, tetapi BlueNRG-2 meningkatkan konsumsi arus mode tidur BlueNRG yang memungkinkan peningkatan lebih lanjut dalam masa pakai baterai aplikasi.
| Nomor Pad |
Nama |
Jenis Pin |
Deskripsi |
| 1 | RESET_N | saya | Pengaturan ulang sistem |
|
2 |
DIO13 |
OD | IPK 13 |
| saya | UART_CTS | ||
| I/O | I2C1_DAT | ||
|
3 |
DIO12 |
OD | IPK 12 |
| I/O | I2C1_CLK | ||
| 4 | GND | Pin tanah | Hubungkan ke GND |
| 5 | VCC | KEKUASAAN | Masukan tegangan baterai |
|
6 |
DIO11 |
I/O | I/O . digital serba guna |
| saya | UART_RXD | ||
| I/O | SPI_CS1 | ||
| HAI | CLK_32K | ||
|
7 |
DIO10 |
I/O | I/O . digital serba guna |
| saya | SWDIO | ||
| HAI | SPI_OUT | ||
| HAI | CLK_32K | ||
|
8 |
DIO9 |
I/O | I/O . digital serba guna |
| saya | SWCLK | ||
| saya | SPI_IN | ||
| HAI | XO16/32M | ||
|
9 |
DIO8 |
I/O | I/O . digital serba guna |
| HAI | UART_TXD | ||
| I/O | SPI_CLK | ||
| saya | PDM_DATA |
|
10 |
DIO7/BOOT |
I/O |
Pin bootloader/ Digital tujuan umum |
| saya | UART_CTS | ||
| I/O | I2C2_DAT | ||
| HAI | PDM_CLK | ||
|
11 |
DIO6 |
I/O | I/O digital tujuan umum |
| HAI | UART_RTS | ||
| I/O | I2C2_CLK | ||
| saya | PDM_DATA | ||
|
12 |
DIO5 |
I/O | I/O digital tujuan umum |
| HAI | UART_TXD | ||
| I/O | I2C2_DAT | ||
| HAI | PWM1 | ||
|
13 |
DIO4 |
I/O | I/O digital tujuan umum |
| saya | UART_RXD | ||
| I/O | I2C2_CLK | ||
| HAI | PWM0 | ||
|
14 |
DIO3 |
I/O | I/O digital tujuan umum |
| HAI | PWM1 | ||
| saya | SPI_IN | ||
|
15 |
DIO2 |
I/O | I/O digital tujuan umum |
| HAI | PWM0 | ||
| HAI | SPI_OUT | ||
| HAI | PDM_CLK | ||
|
16 |
DIO1 |
I/O | I/O digital tujuan umum |
| HAI | UART_RTS | ||
| I/O | SPI_CS1 | ||
| saya | PDM_DATA | ||
|
17 |
DIO0 |
I/O | I/O digital tujuan umum |
| saya | UART_CTS | ||
| I/O | SPI_CLK | ||
| HAI | CPUCLK | ||
|
18 |
ANATEST0/DIO14 |
I/O | Output analog / Digital tujuan umum |
| I/O | I2C1_CLK | ||
| I/O | SPI_CLK | ||
| 19 | ADC1 | saya | Masukan ADC 1 |
| 20 | ADC2 | saya | masukan ADC 2 |
