Detail produk:
|
| Chipset: | Semtech SX1268 | Ukuran: | 24.3*17*3.4mm |
|---|---|---|---|
| Suhu Operasional: | -20 ~+85 | Tegangan operasi: | 1.8-3.7V |
| TX Power: | 20dBm | Sensitivitas Rx: | -148dBm |
| Konsumsi Saat Tidur: | 1.5μA | Aplikasi: | Smart Meter/Logistik Rantai Pasokan/Remote control |
| Frekuensi kerja: | 434 atau 470MHz | Osilator: | Kristal TCXO atau Kristal Biasa |
| Menyoroti: | Modul Lora 433mhz,Modul SX1268 ST,Modul Lora 20dBm 433Mhz |
||
LoRa spread spectrum SX1268 modul nirkabel jarak jauh 433MHz ukuran kecil modul nirkabel konsumsi daya rendah
LoRa spread spectrum SX1268 modul nirkabel jarak jauh 433MHz ukuran kecil modul nirkabel konsumsi daya rendah

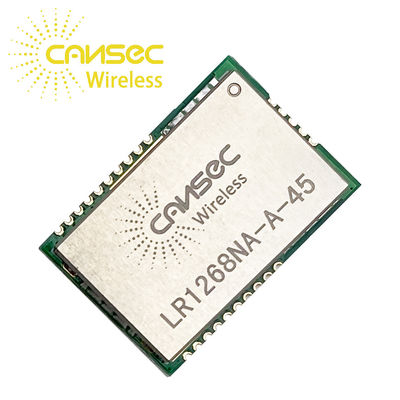

Modul LR1268 dirancang berdasarkan SX1268.Transceiver radio sub-GHz SX1268 ideal untuk aplikasi nirkabel jarak jauh.Perangkat ini mendukung modulasi LoRa® untuk kasus penggunaan LPWAN dan (G) modulasi FSK untuk kasus penggunaan lama.Perangkat sangat dapat dikonfigurasi untuk memenuhi persyaratan aplikasi yang berbeda menggunakan standar LoRaWAN® global atau protokol kepemilikan.
Perangkat dirancang untuk memenuhi persyaratan lapisan fisik dari spesifikasi LoRaWAN yang dirilis oleh LoRa Alliance™.
Radio ini cocok untuk sistem yang menargetkan kepatuhan terhadap peraturan radio termasuk namun tidak terbatas pada persyaratan peraturan China dan ETSI EN 300 220 (434 MHz).Cakupan frekuensi berkelanjutan dari 410 MHz hingga 810 MHz memungkinkan dukungan pita perangkat jarak pendek daya rendah Cina 490 dan 780 MHz.
Aplikasi
Fitur
- Modem LoRa dan FSK
- Anggaran tautan maksimum 170 dB
- Tegangan Pasokan Lebar: VBAT: 1,8 hingga 3,6V
- Output RF hingga +21 dBm
- Kecepatan bit yang dapat diprogram hingga 62,5 kbps LoRa dan 300 kbps FSK
- Konverter DC-DC terintegrasi dan LDO
- Sensitivitas tinggi: hingga -148 dBm
- Imunitas pemblokiran 88 dB pada offset 1 MHz
- Penolakan saluran bersama 19 dB dalam mode LoRa
- Synthesizer terintegrasi penuh dengan resolusi 61 Hz
- FSK, GFSK, MSK, GMSK dan modulasi LoRa
- Sinkronisasi bit bawaan untuk pemulihan jam
- Deteksi Aktivitas Saluran Otomatis (CAD) dengan AFC ultra-cepat
- Kristal biasa dan kristal TXCO adalah opsional
- Deteksi Pembukaan
- Paket dan Kondisi Operasi:
Pitch 3,4 mm, Paket Stamp 17 mm × 24,3 mm untuk Perakitan Mudah dan Desain PCB Murah
- Kisaran Suhu Operasi: -20℃ hingga +70℃
| Nomor Pad | Nama | Jenis Pin | Deskripsi |
| 1-12 | GND | Pin tanah | Hubungkan ke GND |
| 13 | VDD | KEKUASAAN | Pasokan chip utama 1.8V hingga 3.7V |
| 14 | DIO1 | I/O | IO digital serbaguna |
| 15 | SIBUK | HAI | Indikator sibuk |
| 16 | RESET | saya | Setel ulang masukan pemicu |
| 17 | SUP KEDELAI JEPANG | HAI | Keluaran budak SPI |
| 18 | MOSI | saya | masukan budak SPI |
| 19 | SCK | saya | jam SPI |
| 20 | NSS | saya | Pilihan Budak SPI |
| 21 | GND | Pin tanah | Hubungkan ke GND |
| 22 | GND | Pin tanah | Hubungkan ke GND |
| 23 | RF_OUT | HAI | Keluaran pemancar RF |
| 24 | GND | Pin tanah | Hubungkan ke GND |
| 25 | GND | Pin tanah | Hubungkan ke GND |
